4-채널 광합성측정기



관수자동제어기:센서 측정에 의한 관수 자동제어

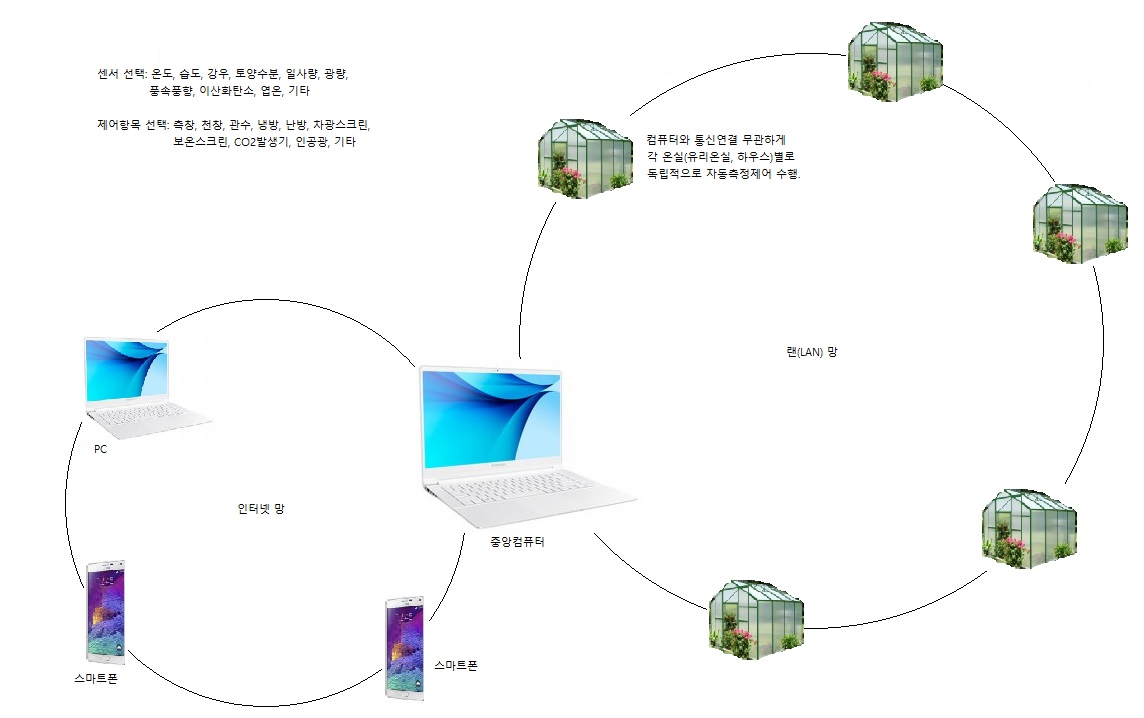

데이터로거에 의한 온실자동제어

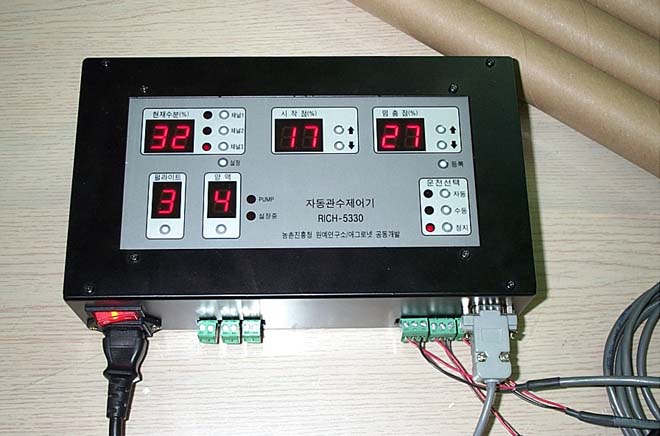

Rich-5330  3채널 센서측정제어기: 관수 자동제어

카다로그 pdf 파일 보기

                                 ■ 센서 3 개까지 의 토양수분 측정
                                 ■ 각 센서측정값에 의한 접점출력 3개 자동제어.
                                 ■ 운전모드: 자동, 수동, 정지

고성능 데이터로거를 측정 및 컨트롤러로 사용
측정 및 제어 일원화
기존의 자동온실 컨트롤러와 센서의 교체가 필요한 경우 적합
프로그램 및 조건변경이 용이하므로
다양한 측정제어조건이 필요한 학술연구목적에 적합

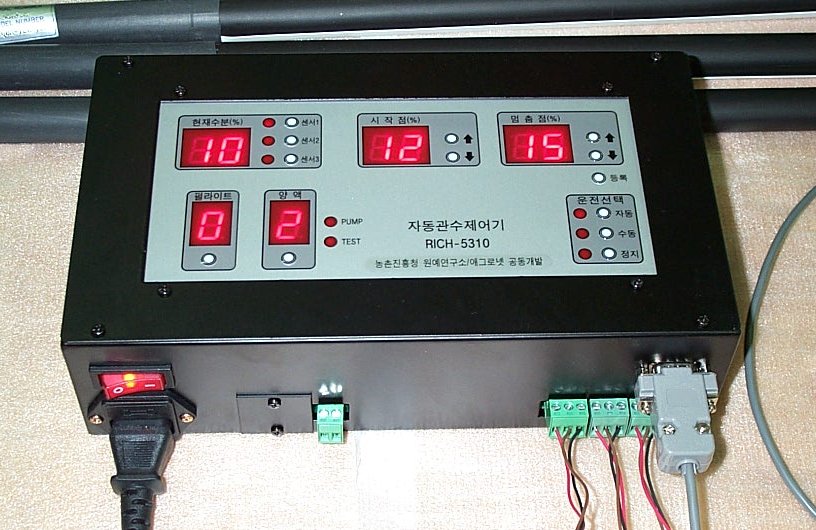

Rich-5310 3채널 평균 센서측정제어기:
관수 자동제어



카다로그 pdf 파일 보기

                         ■ 센서 3 개까지 의 토양수분 측정
                         ■ 선택한 센서들(1~3개)의 평균값에 의한 접점출력 1개 자동제어                               ■운전모드: 자동, 수동, 정지



인터넷망, 랜망으로 원격 관측 및 제어 가능

      토양수분센서, 센서 평균모듈

토양수분함량측정센서 AQUA-TEL-TDR



● 측정범위: 0∼100 %
● 센서출력: 4∼20mA
● 센서길이: 전체길이는 약 68cm, 수감부길이는 하단 끝에서부터 약 45cm

토양수분장력측정센서 SKM850C2

● 측정범위: 0∼99.9 kPa
● 센서출력: 4∼20mA
● 구성: 전자진공압력센서 + 다공세라믹튜브(텐시오미터 튜브)

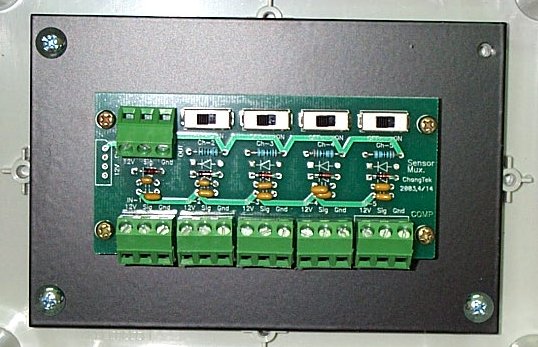

5개 센서평균모듈


● 2∼5 개 까지의 토양수분센서를 1 개의 평균값으로 변환.
● 각 채널별로 선택스위치가 있으며, 선택된 채널의 평균값을 출력.
● RICH-5330/5310 에 다수의 토양수분센서를 연결하여
평균측정값으로 급수제어를 할 때 사용.

참고 사항

  (참고1) 토양수분장력

  흙이 물을 잡아당기는 힘을 말한다. 즉 흙이 건조할수록 물을 잡아당기는 힘이 크므로
  측정값이 클수록 토양수분이 적음을 나타낸다.
  단, 흙이 아닌 수경재배용 펄라이트, 암면 등에서는 물을 잡아당기는 힘이 매우 작기
  때문에 수분장력을 측정하지 못한다. 그 외에도 다양한 종류의 인조토양이 있는데
  그런 인조흙에서의 측정가능성 여부는 실제로 센서를 이용하여 측정해 보아야
  알 수 있다.
  토양수분장력의 측정단위는 pF, kPa, mb 등을 사용하는데, 최근에는 주로
  kPa을 사용한다.
  물론, kPa 값을 알면 그 값을 mb 또는 pF로 환산할 수 있다.

         ●기압과 토양수분장력

                    기압 1 bar(1000 mb) = 장력 100 kPa(1000 hPa)
                                             즉, 1 cb(10 mb) = 1 kPa

          ● pF(물기둥높이의 상용대수)와 토양수분장력

          pF = 1 + log (-kPa),

                   여기에서,  pF - 1 = log (-kPa),

          그러므로 = -kPa

          물기둥 0 cm = 0 pF = 0 bar
                    물기둥 100 cm =  3 pF = 1 bar = 100 kPa

(참고2) 토양수분함량

  흙 속에 물이 얼마나 함유되어 있는지를 말하며 함수율이라고도 한다.
  즉, 10리터의 흙에 1리터의 물을 급수하여 흡수된 경우 10%라고 말한다.
  단위는 %로 표시하며 그 숫자가 클수록 토양수분이 많음을 의미한다.
  실제의 흙 뿐만 아니라 펄라이트, 암면, 피트머스 등 모든 종류의 인조토양에서도
  측정할 수 있으므로 토양수분장력을 측정할 수 없는 수경재배의 경우에
  이 측정값을 사용하여 급액 제어를 한다.

  토양수분함량은 그 측정방법에 따라서 대개 다음의 두 가지 방법으로 나타낸다.

  1-1. 용적측정에 의한 수분함량 (Volumetric water content) :

        토양의 단위 체적에 대한 물의 체적으로 나타내며, 용수예산(water budget)을
        계산할 때 사용된다.

             용적식 수분함량 = 물의 부피 / 전체 부피 (흙 + 함유되어 있는 물)

  1-2. 중량측정에 의한 수분함량 (Gravimetric water content) :

        건조한 토양의 질량에 대한 물의 질량으로 나타내며, 가장 쉽고도 직접적인
        측정방법이다.

             중량식 수분함량 = 물의 질량 / 건조한 고형 토양(solids)의 질량



1-3. 중량식 수분함량을 용적식 수분함량으로 바꾸려면

        흙의 밀도 (bulk density)를 사용하면 된다.

             용적식 수분함량 = 중량식 수분함량 x 흙의 밀도(bulk density)

        여기서, 흙의 밀도(bulk density) = 건조한 고형 토양의 질량 / 전체 부피 (흙 +
                                                                                        함유되어 있는 물)

        대부분의 토양이 고형화되면 그 평균비중이 대체로 2.65 g/cc로 알려져 있다.
        따라서, bulk density는 흙의 압축정도(고형정도)의 지표로도 사용된다.
        즉, bulk density가 높다는 것은 전체 부피 중에서 고형화된 부분이 많이
        있다는 것을 의미하게 된다.
